首页

UV固化粘合剂在锂离子电池中的应用与发展（下篇：聚合物结构与性能优化的内在联系）

发布时间：

2025-07-12

引言：承前启后，探寻性能差异的根源

在上篇中，我们系统评估了UV固化粘合剂在锂离子电池中的宏观性能，证实了其作为传统PVDF体系替代方案的巨大潜力。然而，我们也留下了一个核心悬念：为何UV固化粘合剂在电化学阻抗谱(EIS) 上表现出比传统体系更高的电荷转移电阻(Rct)?这一看似不利的微观特性，与其优异的宏观性能形成了鲜明对比。本篇将承接上文，深入材料的微观世界，从UV固化独特的聚合机理出发，揭示这一现象背后的科学本质，并探讨如何通过调控聚合物结构来优化电池的最终性能。

解密高电阻之谜：UV粘合剂的"相对异质性"与纳米凝胶

要理解UV固化粘合剂的高内阻之谜，我们必须首先了解其独特的固化过程。与传统溶剂挥发后高分子链物理缠结的PVDF不同，UV固化是一个快速的化学交联过程。特别是当配方中包含高官能度的单体本(如树枝状丙烯酸酯)时，光引发的自由基聚合会以极高的速度在局部发生，形成高度交联的、纳米尺寸的聚合物网络，即”纳米凝胶”(Nanogel)。

这些纳米凝胶颗粒像一个个坚固的”岛屿”，分布在由低官能度单体形成的相对线性、更柔性的聚合物”海洋”中。这种”岛屿-海洋”结构，导致了整个粘合剂体系在微观上呈现出”相对异质性”(Relative Heterogeneity)。

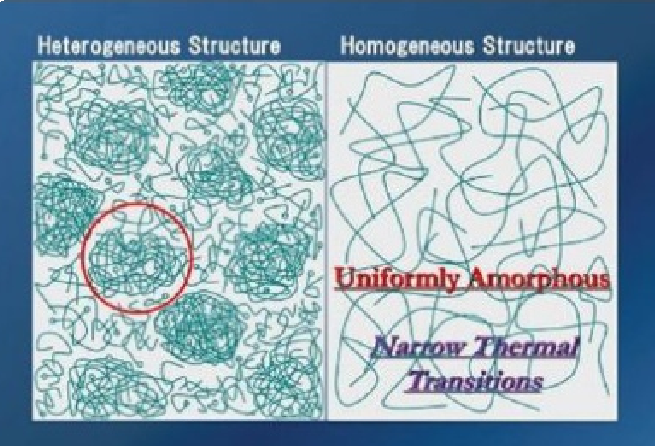

图8：纳米凝胶(Nanogel) 概念示意图。UV固化过程形成高度交联的纳米级区域，分布在聚合物基体中，造成了微观结构的异质性。(来源： UV+EB Technology， 2025 Q2， Figure 3)

这种异质结构正是导致高电荷转移电阻的根本原因：

·空间位阻：致密的纳米凝胶区域形成了物理屏障，使得锂离子在电极内部的迁移路径变得曲折，传输受阻。

·离子-偶极相互作用：纳米凝胶内部富含极性基团(如酯基、醚基)，这些基团会与带正电的锂离子产生较强的离子-偶极相互作用(ion-dipole interactions)，如同”陷阱”一样暂时束缚住锂离子，降低了其在电极/电解液界面的迁移率，从而增大了电荷转移电阻。

因此，UV固化粘合剂的高Rct并非缺陷，而是其独特聚合机理所带来的内生特性。

动态力学分析(DMA)：洞察UV粘合剂微观结构的窗口

动态力学分析(DMA)为我们提供了一个验证”纳米凝胶”和”相对异质性”理论的有力工具。DMA通过测量材料在周期性应力下的响应，可以揭示其粘弹行为，特别是玻璃化转变温度(Tg)。

对于一个均质的聚合物，其Tan Delta曲线((损耗因子与储能模量的比值)通常会呈现一个相对尖锐的峰，对应一个明确的Tg。然而，对于具有”相对异质性”的UV固化粘合剂，其DMA图谱则呈现出截然不同的特征。

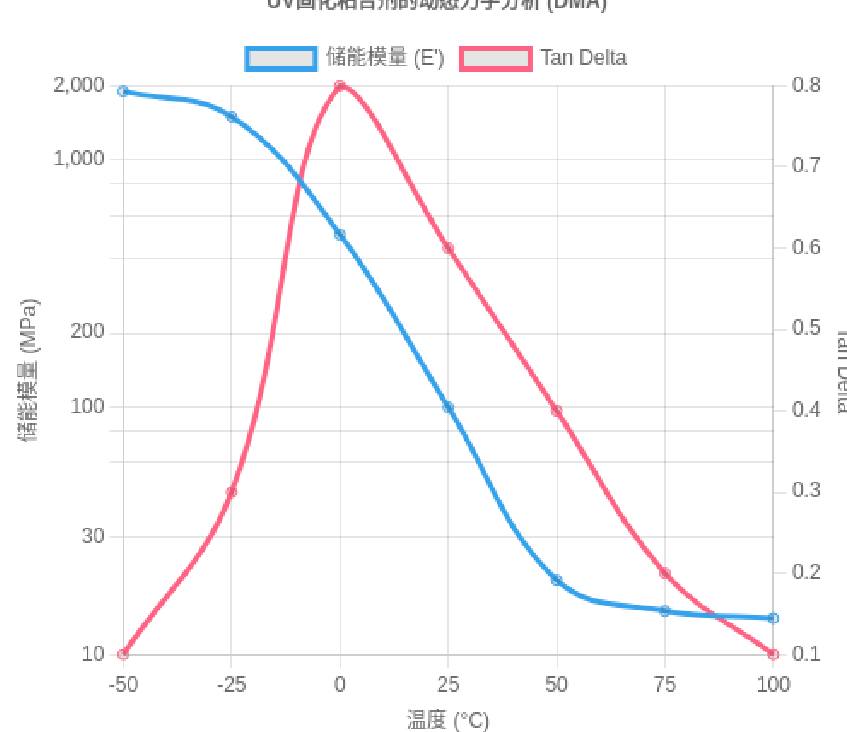

图9：UV固化粘合剂的DMA图谱。宽泛的Tan Delta峰(横跨近100℃)直接证明了其微观结构的”相对异质性”。(数据源自UV+EB Technology， 2025 Q2， Figure 2)

上图的DMA结果清晰地显示，UV固化粘合剂的Tan Delta峰非常宽泛，其玻璃化转变过程横跨了近100°℃的温度范围。这恰恰证明了体系内部存在着多种不同链段运动能力的微区：一部分是交联密度高、运动受限的”纳米凝胶”区域(对应较高的Tg)，另一部分是交联密度低、链段更灵活的基体区域(对应较低的Tg) 。这种宽泛的Tg范围，正是聚合物网络”相对异质性”的直接体现。

通过对比不同配方(例如，增加树枝状高官能度材料的用量)，可以观察到Tan Delta峰变得更宽，储能模量也显著增加。这进一步强化了配方-微观结构-力学性能之间的内在联系。

从微观结构到宏观性能：力学特性与电池倍率性能的权衡

现在，我们可以回到最初的问题：一个具有较高内阻的粘合剂，为何还能支撑起高性能的电池?答案在于性能的权衡行(Trade-off)。

由纳米凝胶带来的异质性微观结构，虽然在一定程度上牺牲了离子的传输速率(导致高Rct)，但却极大地增强了粘合剂的机械性能。这些高度交联的纳米凝胶如同钢筋混凝土中的”石子”，显著提升了整个粘合剂网络的模量、硬度和尺寸稳定性。这带来了几个关键的宏观优势：

·优异的结构完整性：强大的机械性能使得电极在锂离子反复嵌入/脱出过程中的体积膨胀和收缩下，能够更好地保持结构完整，抑制活性物质颗粒的粉化和脱落。

·稳定的界面：低溶胀和高模量特性确保了电极/电解液界面的长期稳定，避免了因粘合剂溶胀导致的界面电阻恶化。

因此，这是一个典型的性能权衡：UV固化粘合剂用微观层面的部分”导电性”换取了宏观层面的”结构稳定性”。在电池的长期循环和高倍率工作条件下，这种结构稳定性带来的好处(如更低的容量衰减率)可能远超高Rct带来的负面影响。这解释了为何我们在上篇中观察到，UV固化粘合剂在循环寿命等宏观指标上表现优异。这深刻地揭示了电池性能是由电化学、力学、热学等多因素综合决定的复杂系统。

下篇关键要点

·UV固化粘合剂的高电荷转移电阻源于其独特的”相对异质性”微观结构，即”纳米凝胶”的形成。

·致密的纳米凝胶通过空间位阻和离子-偶极相互作用，在微观上阻碍了锂离子的快速传输。

·DMA测试中宽泛的Tan Delta峰是”相对异质性”的有力证据，它反映了体系内存在不同运动能力的聚合物微区。

·UV固化粘合剂的性能体现了一种权衡：牺牲部分离子导电性，换取了卓越的机械强度和结构稳定性，从而在长期循环中获得性能优势。

通过上下两篇的深入剖析,我们对UV固化粘合剂在锂离子电池中的应用有了全面而深刻的理解。它不仅在生产效率和环境友好性方面对传统工艺构成了革命性的颠覆,其独特的性能表现也为我们揭示了电池材料科学的复杂与精妙。

总结而言,UV固化粘合剂的成功应用,关键在于理解并驾驭其独特的”纳米凝胶”微观结构。它既是高内阻的来源,也是优异机械稳定性的基石。这一认知为未来的研发指明了方向:未来的研究将不再是简单地追求单一性能的极致,而是致力于通过精细调控UV固化配方(如单体/齐聚物的化学结构、官能度配比、引发剂体系等),来主动设计纳米凝胶的尺寸、分布和交联密度。其最终目标是在保持粘合剂力学优势的同时,最大限度地优化离子传输通道,降低内阻,从而实现电池能量密度、功率密度、循环寿命和安全性的全方位最优化。

毫无疑问,随着研究的不断深入和技术的持续成熟,UV固化技术必将在推动下一代高性能、长寿命、高安全性锂离子电池的发展中,扮演越来越重要的角色。

*本文数据源自UV+EB Technology，2025 Q1/Q2

无

UV固化粘合剂在锂离子电池中的应用与发展（上篇：性能评估与关键挑战）

无

UV固化粘合剂在锂离子电池中的应用与发展（上篇：性能评估与关键挑战）
